问题回顾：2017年安全监管总局168号函：山东五市危化品安全生产中自控专业的问题中涉及静电消除器问题。山东京博石油化工有限公司只在东区汽车油罐区外入口处设置了静电消除器，不符合《石油库设计规范》要求。寿光市联盟石油化工有限公司构成重大危险源的罐区普遍存在防雷接地无断开的检测口和编号，爬梯入口处无人体静电消除器。

（1）先来看看《石油库设计规范》（GB50074-2014）中对于防静电做出如下要求：

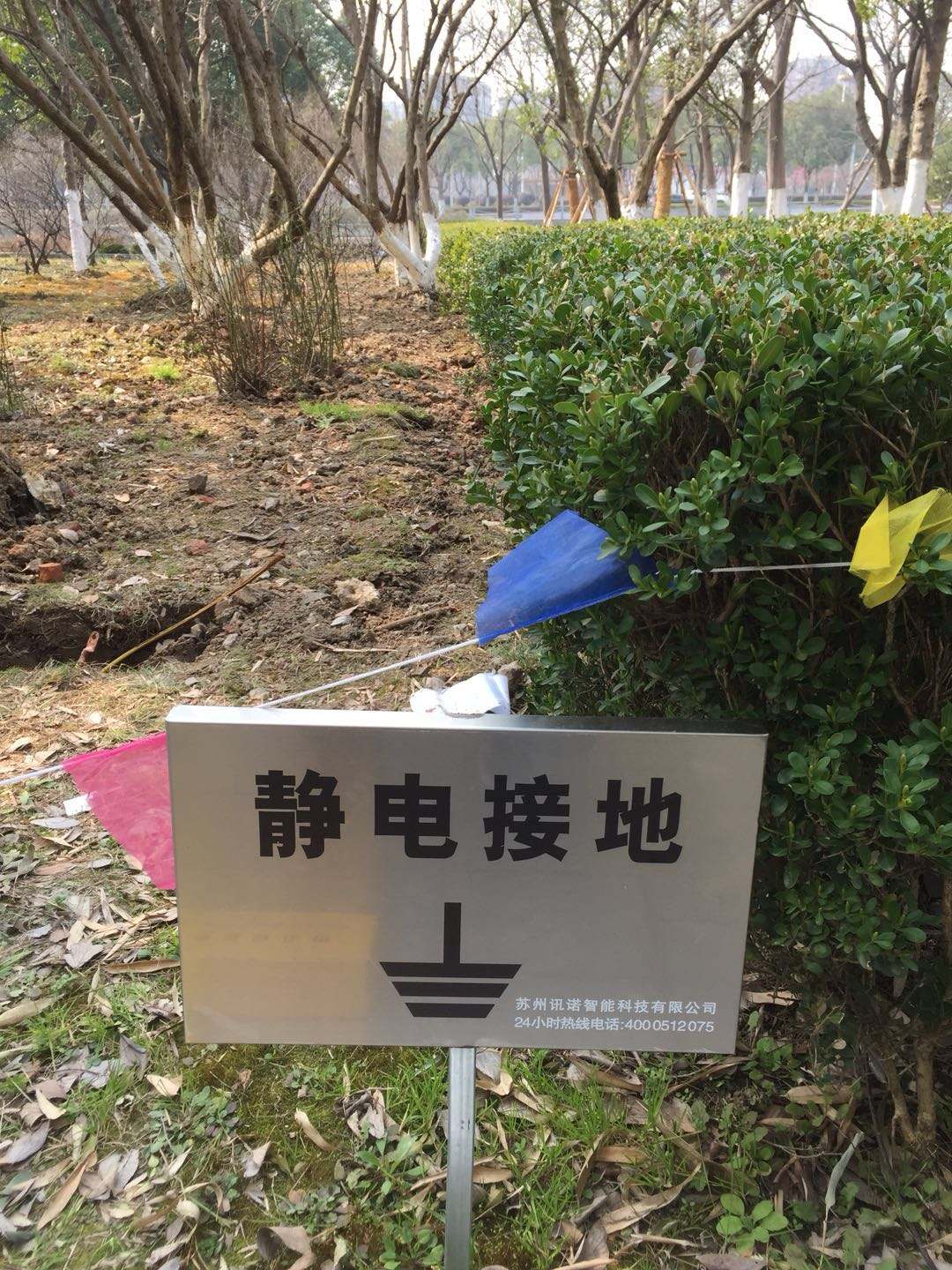

14.3.1 储存甲、乙和丙A类液体的钢储罐，应采取防静电措施。

输送甲、乙和丙A类易燃和可燃液体时，由于液体与管道及过滤器的摩擦会产生大量静电荷，若不通过接地装置把电荷导走就会聚集在储罐上，形成很高的电位，当此电位达到某一间隙放电电位时，可能产生放电火花，引起爆炸着火事故。因此规定储存甲、乙和丙A类液体的储罐要做防静电接地。

（此条说明了为何要设置防静电措施）

14.3.14 下列甲、乙和丙A类液体作业场所应设消除人体静电装置：

1 泵房的门外；

2 储罐的上罐扶梯入口处；

3 装卸作业区内操作平台的扶梯入口处；

4 码头上下船的出入口处。

消除人体静电装置是指用金属管做成的扶手，设置该装置是为了人员在进入这些场所之前按规定触摸此扶手，以消除人体所带的静电荷，避免进入爆炸危险环境发生放电，导致爆炸事故。

（此条明确了消除人体静电装置的设置位置）

14.3.18 防雷防静电接地电阻检测断接接头、消除人体静电装置，以及汽车罐车装卸场地的固定接地装置，不得设在爆炸危险1区。

（此条明确了消除静电装置的设置区域）

（2）在《石油储备库设计规范》（GB 50737-2011）中也有这样的规定

10.3.1 油罐应按下列规定采取防静电措施：

5 在油罐的上罐盘梯入口处，应设置人体静电消除装置；

（此条明确了消除人体静电装置的设置位置）

从《GB50074-2014石油库设计规范》和《GB50737-2011石油储备库设计规范》中，我们已经明确看出：罐区外入口处必须设置静电消除器！

人体作业中相关的静电事故：

2002年 2.2 陕西永坪炼厂汽油罐采样着火事故

2002年 3.19大连石化调和油罐闪爆事故

2004年 9月 泰州石化装置区采样着火事故

……

人体放电形式主要为：带电人体与接地体的放电，多数为火花放电；带电介质与人体的放电，多数为刷形电人体与人体之间的放电，多数为火花放电。

在石油化工生产装置区，人体静电是危险暴露频率最高的隐蔽火源，其中包括行走静电、作业活动静电、人体感应静电、捕集空间电荷静电，接触荷电介质或物料的静电等。

静电消除器分为：自感应式静电消除器；外接电源式静电消除器；放射线式静电消除器；组合式静电消除器。

在现场中，我们常见的静电消除器

在特殊危险场所的操作工人，为了避免由于人体带电后放电所造成的危害，一般情况下操作工人在操作前先接触设置在安全区内的静电消除器，以消除人体电位，然后再操作。
