画CAD，经常会遇到不知道图例的情况，经过小编呕心沥血的查找，终于找到了这个超全的CAD图例！

线型及其含义：

比例：

水、汽管道代号：

工艺管道施工图常用图例：

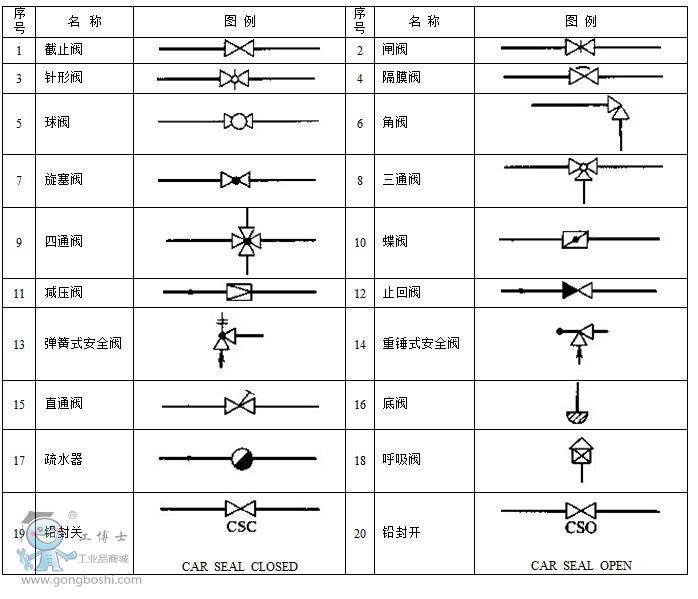

水、汽管道阀门和附件图例：

给排水、采暖常用图例：

通风空调工程常用图例：

风道代号：

风道、阀门及附件图例：

风口和附件代号：

暖通空调设备图例：

调控装置及仪表图例：

各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

消防工程基本图形符号：

消防工程辅助符号：

消防工程灭火器符号：

消防管路及配件符号：

消防工程固定灭火器系统符号：

消防工程灭火设备安装处符号：

消防设施：

消防工程自动报警设备符号：

管道图例：

管道附件：

管道连接：

管件：

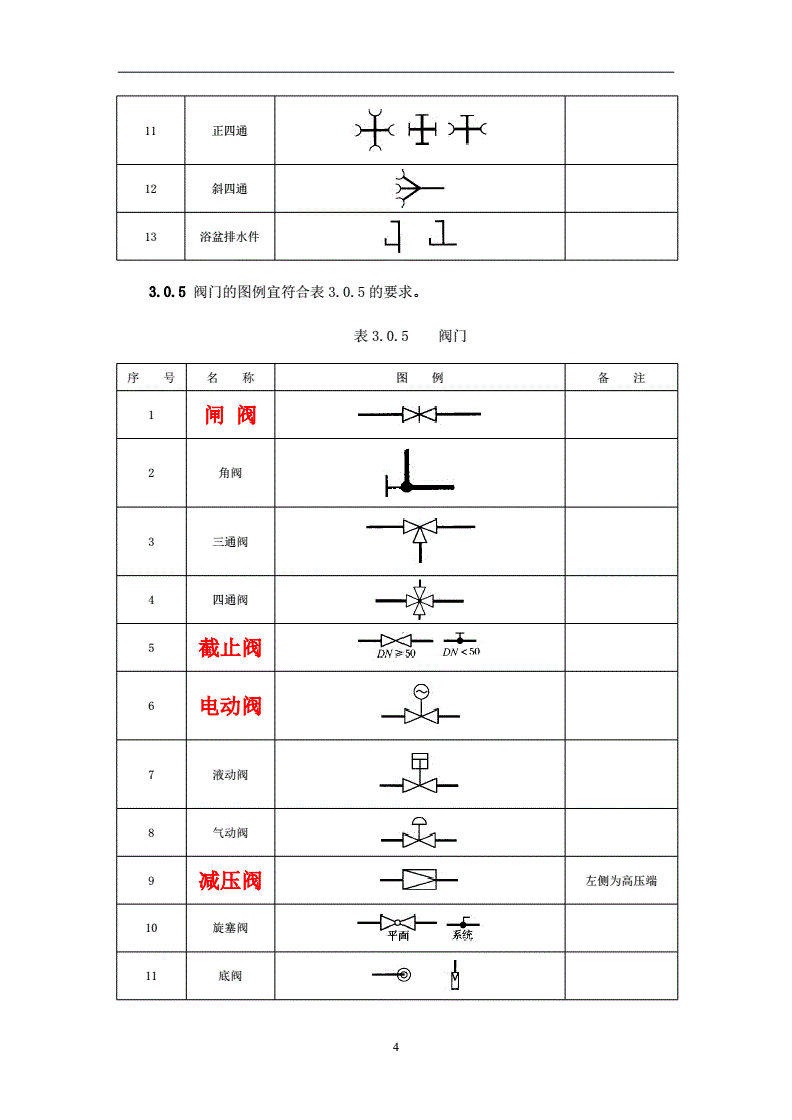

常见阀门：

点击免费领取10G数控编程教程

给水配件：

小型给水排水构筑物：

给水排水设备：

仪表：

管道和设备布置平面图、剖面图示例：

管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

标准层平面图

平、剖面示例

平面图、剖面图索引符号的画法：

平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。索引符号的画法见下图。

索引符号的画法

内视符号画法：

当表示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法

系统编号：

1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。当一个系统出现分支时，可采用下图的画法。

系统代号：

立管号的画法：

竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法

管道相对标高的画法：

1、在无法标注垂直尺寸的图样中，应标注标高。标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。当不采用此方法标注时，应进行说明。

6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。必要时，应在标高数字前加“底”或“顶”的字样。

相对标高的画法

管道截面尺寸的标注符号及画法：

1、低压流体输送用焊接管道规格应标注公称通径或压力。公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”。

2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D（或Φ）外径×壁厚”表示。在不致引起误解时，也可采用公称通径表示。

3、塑料管外径应用“de”表示。

4、圆形风管的截面定型尺寸应以直径“Φ”表示，单位应为mm。

5、矩形风管（风道）的截面定型尺寸应以“A×B”表示。“A”应为该视图投影面的边长尺寸，“B”应为另一边尺雨。A、B单位均应为mm。

6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧。双线表示的管道，其规格可标注在管道轮廓线内。

管道截面尺寸的画法

多条管线的规格标注方法：

多条管线规格的画法

风口、散流器表示方法：

风口、散流器的表示方法

定位尺寸的表示方法：

定位尺寸的表示方式

单线管道转向的画法：

单线管道转向的画法

双线管道转向的画法：

双线管道转向的画法

单线管道分支的画法：

单线管道分支的画法

双线管道分支的画法：

双线管道分支的画法

送风管转向的画法：

送风管转向的画法

回风管转向的画法：

管道断开的画法：

平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法。

管道断开的画法

管道在本图中断的画法：

管道在本图中断，转至其他图面表示（或由其他图面引来）时，应注明转至（或来自的）的图纸编号。

管道在本图中断的画法

管道交叉的画法：

管道交叉的画法

管道跨越的画法：

管道跨越的画法
