二次结构施工质量如何控制？就看这些细部及节点做法！

整理 | 豆丁施工

根据图纸及规范要求，并进一步提高施工质量，现对项目工程二次结构施工以幻灯片形式进行交底，以便更加有效的控制施工过程中细部及节点做法。

一、二次结构墙体砌筑质量要求


墙体砌筑一般尺寸允许偏差（一）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第1张

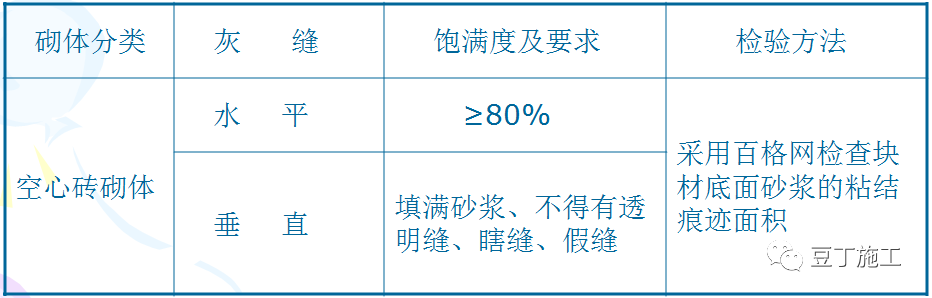

墙砌体的砂浆饱满度及检验方法（二）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第2张

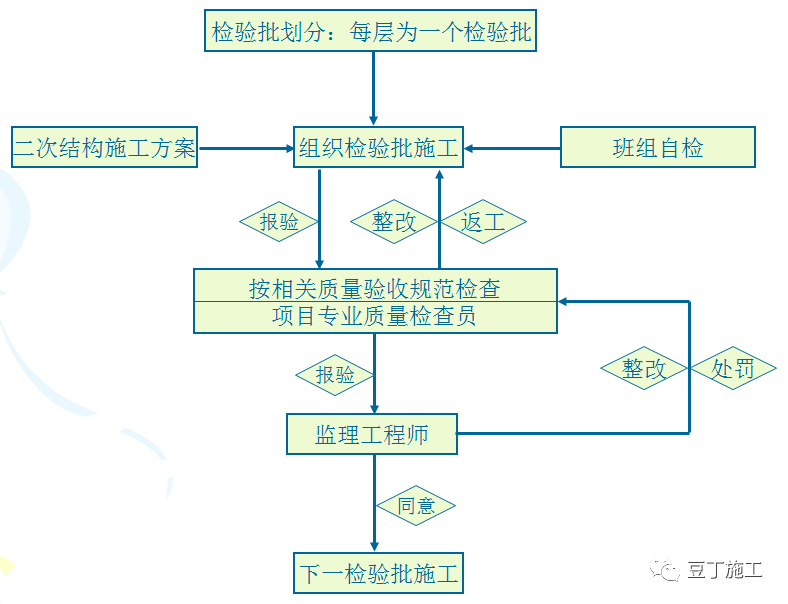

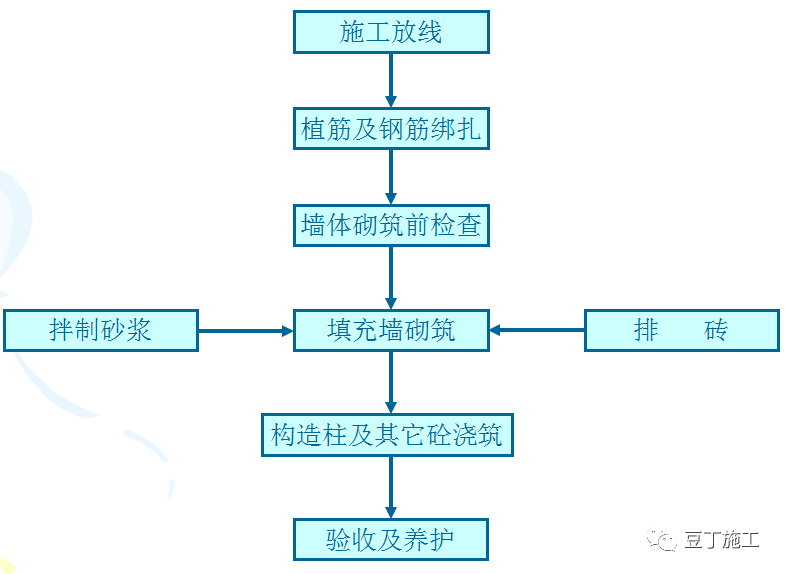

二、二次结构施工质量控制流程



二次结构施工质量如何控制？就看这些细部及节点做法！ 第3张



三、二次结构墙体砌筑工艺流程



二次结构施工质量如何控制？就看这些细部及节点做法！ 第4张



四、二次结构墙体砌筑施工准备


1、技术准备：
1）认真熟悉图纸和规范要求，做好二次结构墙体砌筑前的技术交底工作。
2）掌握墙体砌筑工程的长度、宽度、高度等几何尺寸，以及墙体的轴线、标高、构造形式等内容情况。
3）根据砌块的尺寸和灰缝厚度计算出皮数和排数 ，制作批数杆。
2、墙体砌筑前的准备
1）施工前放线，经复核，办理验线手续。
2）植筋及钢筋绑扎，并办理隐检手续。
3）页岩砖应在砌筑前一天浇水湿润，一般以浸入四边15mm为宜，含水率为10%-15%，轻集料空心砌块宜洒水湿润。
4）留置试块：每一楼层且不超过250m3砌体中各种类型及强度等级的砌筑砂浆，至少做一组试块（每组6块）。


五、二次结构墙体组砌方法



二次结构施工质量如何控制？就看这些细部及节点做法！ 第5张

120厚的隔墙采用240（长）×115（宽） ×180（高）页岩空心砖砌筑。

二次结构施工质量如何控制？就看这些细部及节点做法！ 第6张

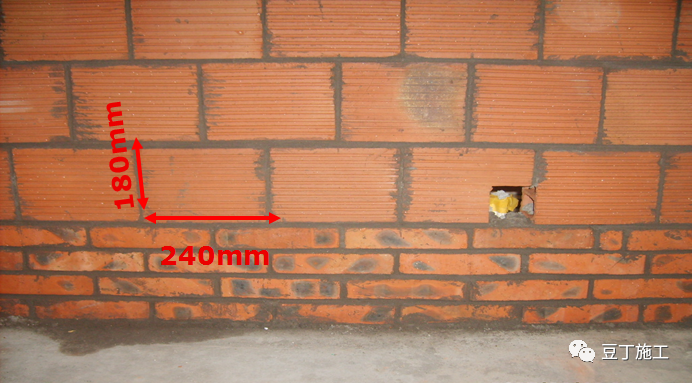

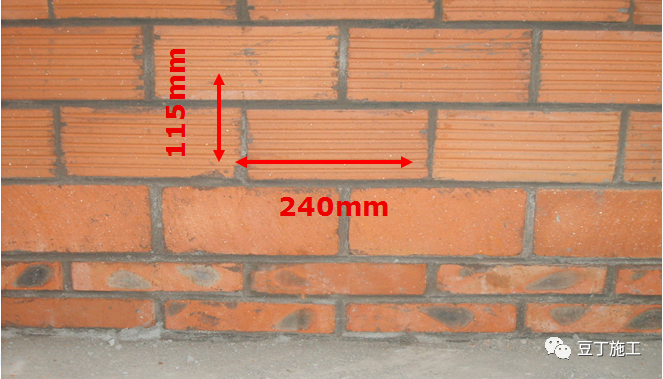

200厚的内外填充墙采用240（长）×180（宽） ×115（高）的页岩空心砖砌筑，两面抹灰。



六、二次结构墙体与砼墙体及柱的拉结


二次结构墙体与砼墙及柱的拉结（一）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第7张

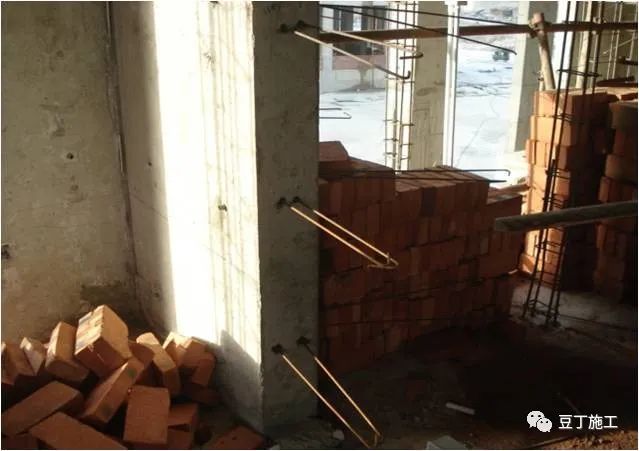

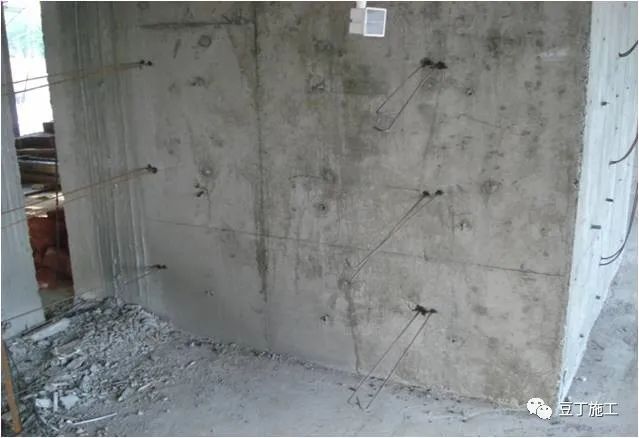

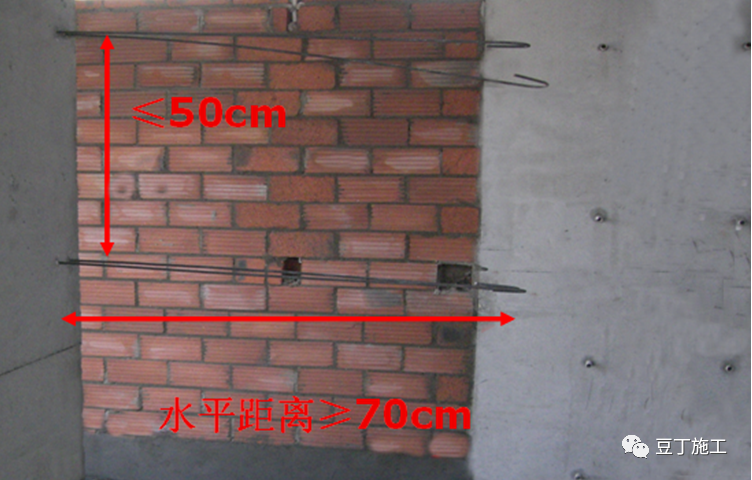

拉结钢筋伸出砼墙及柱的长度不小于70cm。

二次结构施工质量如何控制？就看这些细部及节点做法！ 第8张

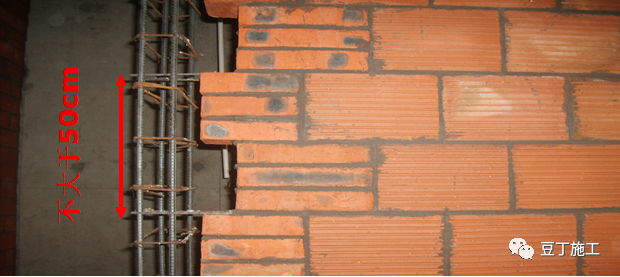

拉结筋沿墙或柱高度方向不大于50cm设置一道。

填充墙与砼墙及柱的拉结（二）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第9张



七、墙体拉结筋、构造柱钢筋植筋及钢筋绑扎


植筋（一）
二次结构施工质量如何控制？就看这些细部及节点做法！ 第10张
二次结构施工质量如何控制？就看这些细部及节点做法！ 第11张

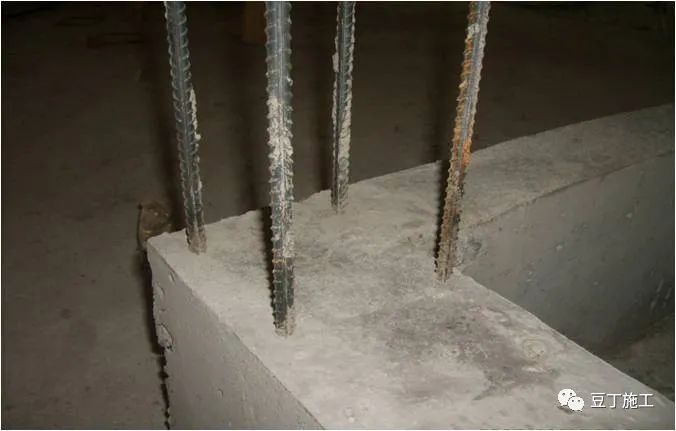

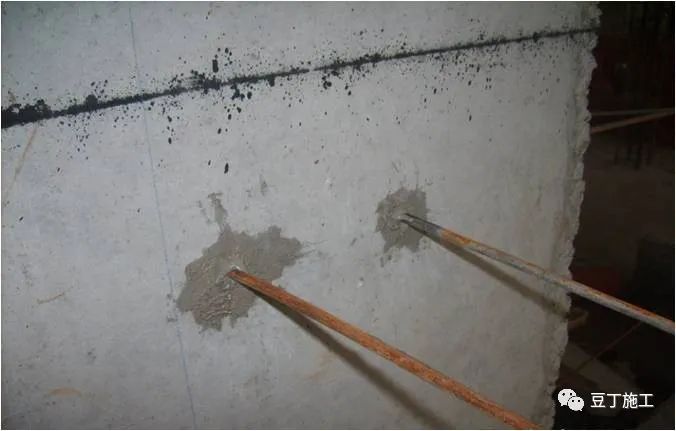

  • 构造柱及拉结钢筋与主体结构混凝土采用植筋锚固。

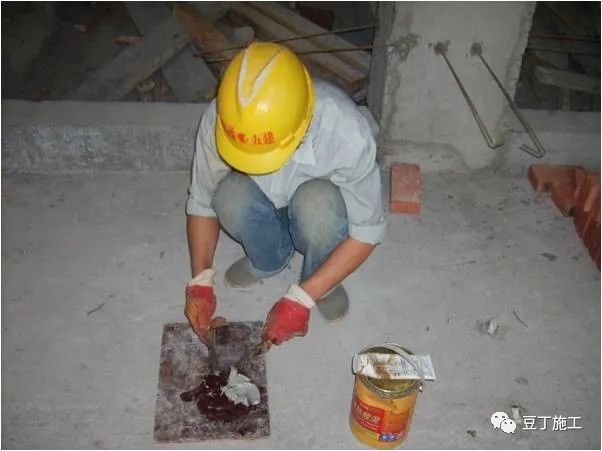

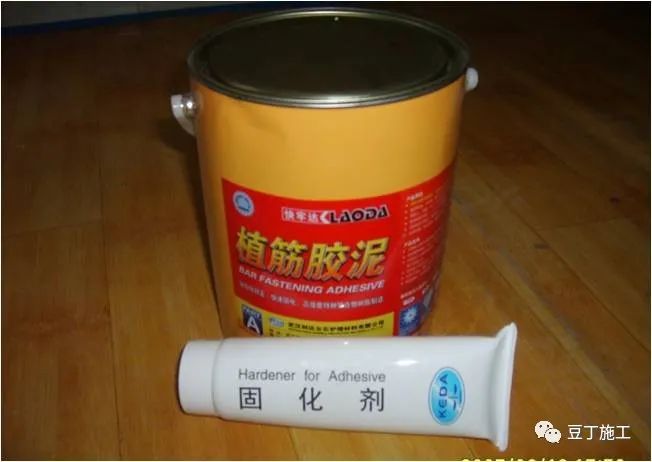

  • 采用A、B组分植筋胶泥。A组（主剂）和B组（固化剂）按10：1搅拌均匀。

  • 施工温度为-50C 至 400C。

  • 固化时间：24小时

植筋（二）
二次结构施工质量如何控制？就看这些细部及节点做法！ 第12张
二次结构施工质量如何控制？就看这些细部及节点做法！ 第13张

1.钢筋植筋施工流程：

钻孔 → 清孔 → 配制胶泥 → 注胶泥 → 植钢筋
2.植筋孔径和孔深要求：
Φ6钢筋：孔径8mm，孔深8cm。
 Φ12钢筋：孔径16mm，孔深15cm。

构造柱钢筋绑扎（三）
二次结构施工质量如何控制？就看这些细部及节点做法！ 第14张
二次结构施工质量如何控制？就看这些细部及节点做法！ 第15张

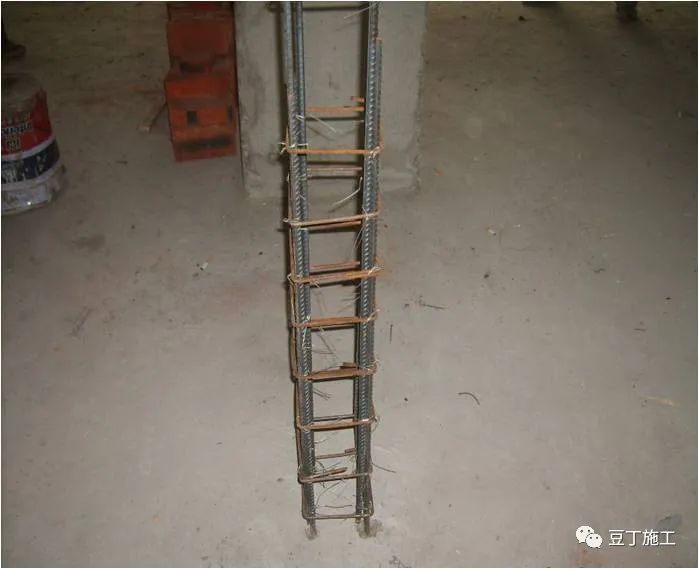

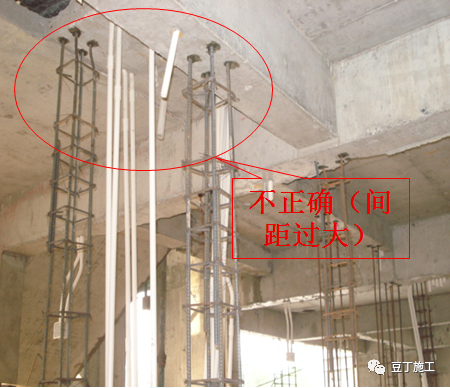

  • 构造柱主筋连接采用搭接，搭接长度为67cm。

  • 构造柱主筋搭接区及柱上下端60cm范围内箍筋加密100，箍筋分别为8个和7个。



八、二次结构墙体砌筑主要部位及节点要求



二次结构墙体底部砌筑要求（一）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第16张

小型空心砌块墙底部砌筑不少于三皮页岩实心砖。

二次结构施工质量如何控制？就看这些细部及节点做法！ 第17张

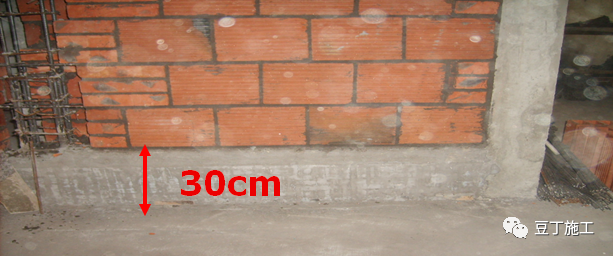

厨房间、卫生间隔墙（有防水要求）的底部浇筑200厚C20素混凝土。

门窗洞口部位的砌筑要求（二）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第18张

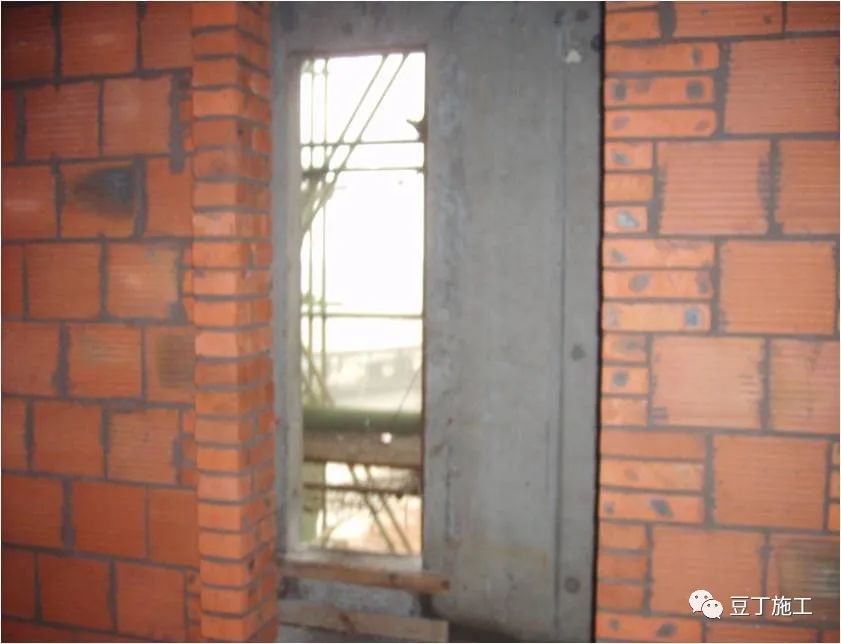

门窗洞口部位采用页岩实心砖砌筑。

二次结构墙体顶部砌筑要求（三）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第19张

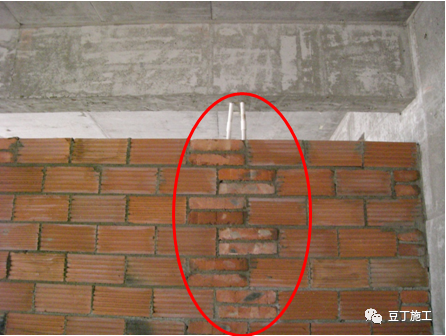

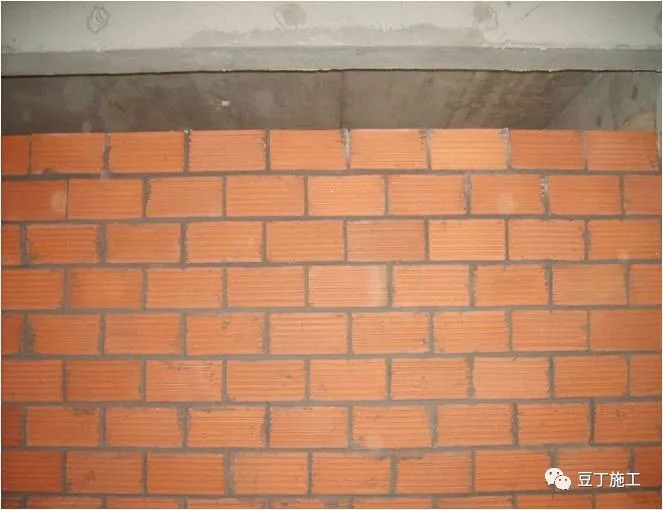

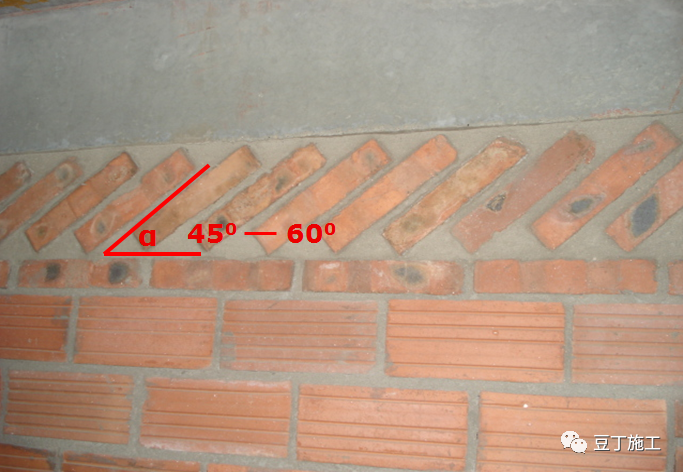

填充墙顶部采用页岩实心砖斜砌，斜砌角度为45-60度。
填充墙顶部斜砌间隔时间不少于7天。

二次结构墙体顶部砌筑（四）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第20张

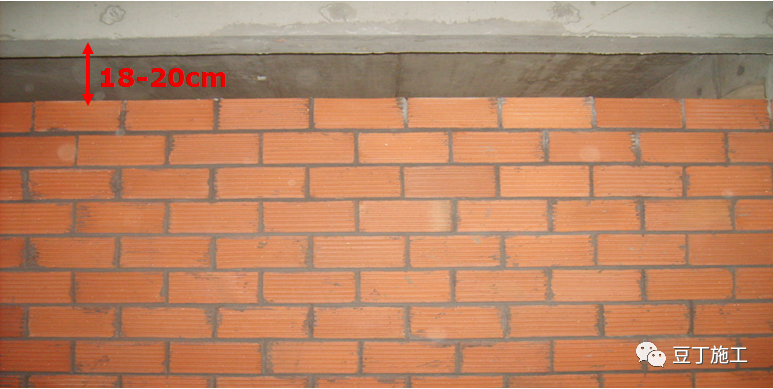

填充墙顶部斜砌高度控制在18-20cm为宜。

混凝土现浇带（五）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第21张

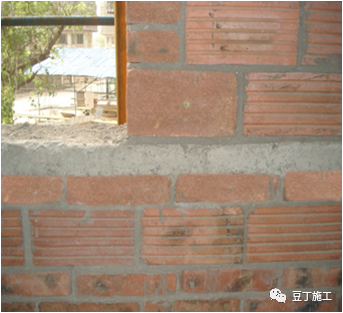

外墙窗台部位设通长混凝土配筋带。
框架结构为100×墙宽，主筋2φ8，负筋φ6@200。

二次结构墙体灰缝要求（六）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第22张

灰缝宽度控制在10mm——12mm内。
灰缝的平直度进行拉线和尺量检查，每10m不大于10mm。

二次结构墙体灰缝要求（七）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第23张

灰缝饱满度要求：
水平灰缝≥80%
垂直灰缝应填满砂浆，不得有明缝或瞎缝

构造柱马牙槎留置（八）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第24张

二次结构施工质量如何控制？就看这些细部及节点做法！ 第25张

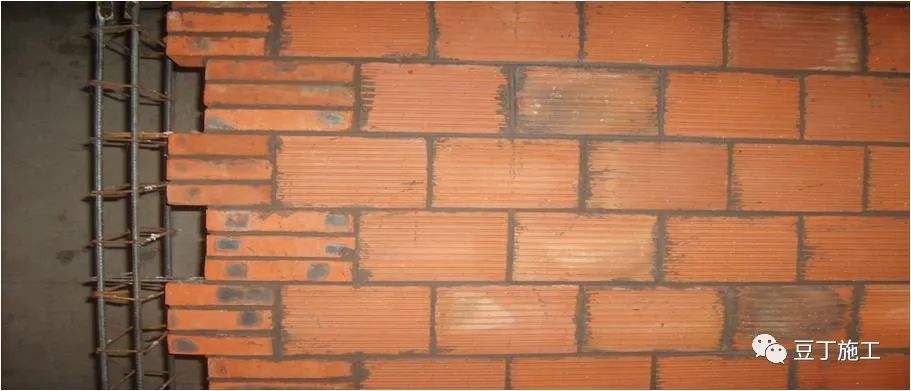

马牙槎端部页岩实心砖应先退后进。
构造柱拉结筋按每50cm高度进行留置。
拉结筋进入砌体内长度为700mm。

构造柱马牙槎留置（九）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第26张

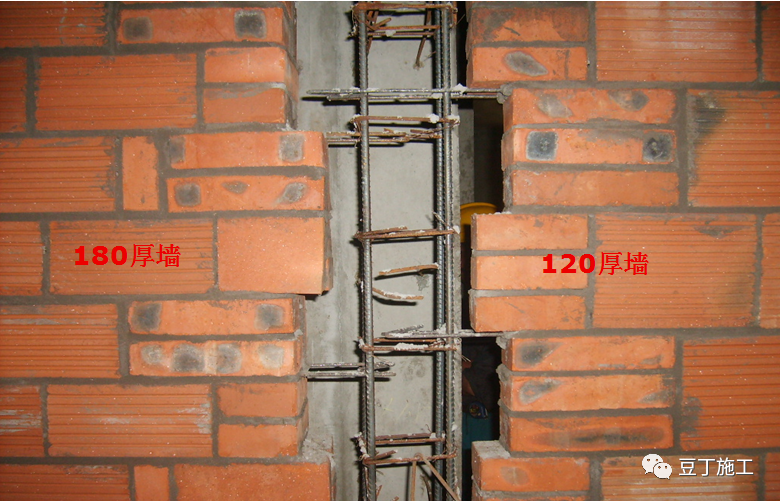

不同厚度墙体马牙槎留置。

线管部位的处理（十）
二次结构施工质量如何控制？就看这些细部及节点做法！ 第27张
二次结构施工质量如何控制？就看这些细部及节点做法！ 第28张

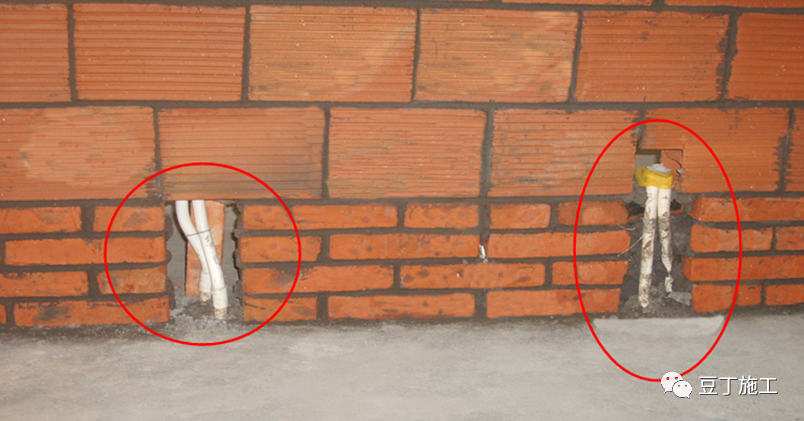

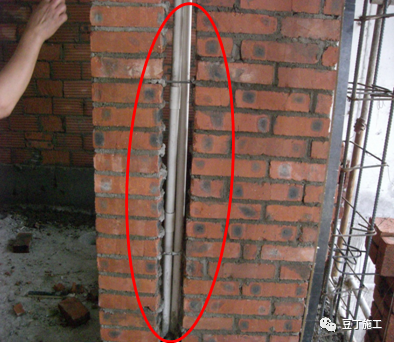

填充墙墙体在线管及线盒部位采用页岩实心砖砌筑。线管集中的部位应留通槽，采用C15砼浇筑。


线管部位的处理（十一）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第29张

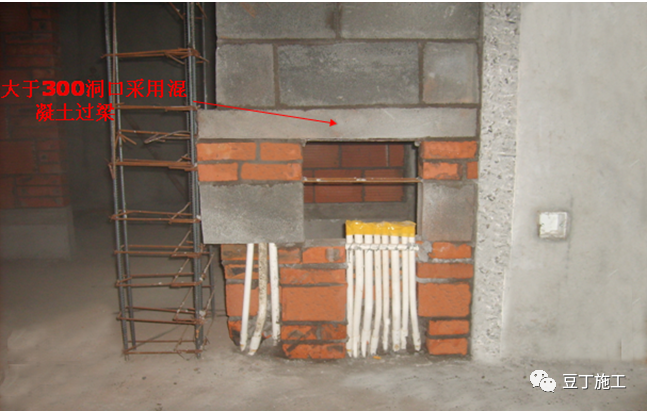

电箱部位的处理（十二）

二次结构施工质量如何控制？就看这些细部及节点做法！ 第30张


墙体砌筑结构植筋墙
