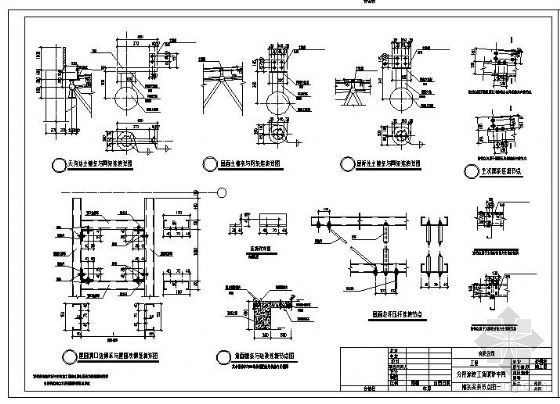

檩条节点,檩条节点图集

用梁命令，截面型材里面Z型檩条即可。

正斜脊瓦在安装搭接处应要锯齐，正斜脊瓦在安装完毕以后，再进行三通瓦的安装因为固定件一般都是使用专用的配件所以在固定时，一定要先用电钻进行钻孔，而孔径一定要比钩钉丝杆大至少2mm左右檩条在屋架上宜尽量布置在上弦节点处，以减小节间弯矩檩条的截面应尽量垂直屋面的坡面，对角钢。

1结构设计说明其中最有用的部分是了解材料材质，除锈涂装要求，摩擦连接系数等 2基础特别是锚栓布置图，应保证柱脚锚栓孔与其一致3结构平面布置图和柱立面布置图明确该工程整体结构如钢柱梁及系杆支撑等布置方法 4屋面墙面檩条布置图 5门式刚架还有刚架图6柱梁连接的节点图。

题主是否想询问“隅撑与檩条的连接节点采用什么连接”焊接连接，螺栓连接1焊接连接隅撑与檩条的端部焊接在一起，形成刚性连接，连接方式具有高的强度和刚度，但需要进行焊接施工，对施工工艺要求高2螺栓连接隅撑与檩条的端部通过螺栓连接在一起，形成可拆卸连接，连接方式便于拆卸和维修，但。

檩条在屋架刚架上的布置和搁置 1为使屋架上弦杆不产生弯矩，檩条宜位于屋架上弦节点处当采用内天沟时，边檩应尽量靠近天沟2实腹式檩条的截面均宜垂直于屋面坡面对槽钢和Z形钢檀条，宜将上翼缘肢尖或卷边朝向屋脊方向，以减小屋面荷载偏心而引起的扭矩3桁架式檩条的上弦杆宜垂直于。
