风管调节阀,风管调节阀的作用

为了保证调节阀性能稳定，尽量不要靠近弯管，在直管段上安装；所以各个支管的压力和风量都可能存在很大差别，通过ACD开度可以改变该支管的风阻，稳定风速，达到调节风量的目的ACD风阀在出厂的时候就按照设计事先调整好，也可根据实际需要在使用中拉开拉链进行调节通常的ACD可以完全打开，我们也可提供完全关闭的风阀。

1风量调节阀是装于空调风管上面的2主管 一般装在主管出风管回风管靠近风机处3支管 一般是为了调节每个支管的风量，例如靠近风机的支管风量会比更远的支管同种情况下风量大，所以阀门会开的小点4干管 同支管；一般是装在排风管上，1风量调节阀是装于空调风管上面的2主管 一般装在主管出风管回风管靠近风机处3支管 一般是为了调节每个支管的风量，例如靠近风机的支管风量会比更远的支管同种情况下风量大，所以阀门会开的小点4干管 同支管。

不需要，也不能安装风量调节阀因为风机盘管总的出风静压本来就很小，总循环风量也很小，如果在出风口再加装风量调节阀，就会导致风机盘管的循环风量出现大幅度的衰减风量调节阀一般都是在中大型的风管机或者空调箱机组上使用的；风量调节阀有一种基本的结构，就是在风管中心置一块阀板挡板，阀板可以围绕一根与阀板平行的中间轴现转，通过转动改变阀板与风管截面的角度，使风管的流通截面发生变化达到改变风量的目的单一的阀板为了承受风压，必须做得较为厚重，另外阀板转动需要占用的空间较大，所以改成多个并列的阀板，象。

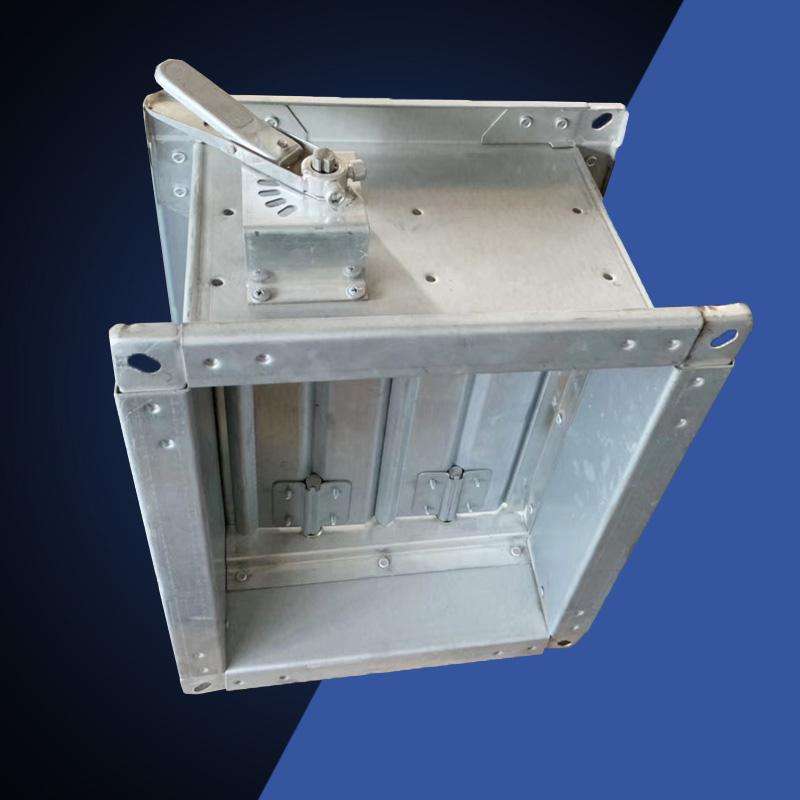

1风向不同 风关阀风从隔膜的上方进，隔膜推动阀杆向下移动，阀门关闭，停风时阀门全开风开阀风从隔膜的下方进，隔膜推动阀杆向上移动，阀门打开，停风时阀门全关2工作条件不同 风开阀有风的时候就开风开阀，没风就关风关阀有风的时候关闭风关阀，没风就开调节阀气开气；通风空调系统中常用的风阀分四类手动调节阀电动调节阀防烟防火阀排烟防火阀下面介绍具体分类及设置要求1手动调节阀 目前工程上应用较多的是对开多叶调节阀，其作用是对风管系统的分支管路进行手动风量调节分配，无需远程自控，仅通过初平衡调节即可达到系统风量分配的要求，其应用较为简单2。

风管调节阀图片大全

FDFDHFVDFVDH等图例按顺序是280°c常开排烟阀，280°c电动常开防火排烟阀，止回阀，70°c防火阀，280°c防火阀F代表防烟防火，D代表风阀，V代表调节，H代表280*关闭，C代表常闭，B代表远控，M代表阀体手动，E代表电动。

止回阀是一种用于控制气流方向的装置，它通常安装在风管末端，用于防止逆流现象的发生当空调系统停止运行时，止回阀可以阻止室内空气逆流到风管内，避免冷热交替，提高空调系统的效率止回阀的结构简单，使用方便，可靠性较高多叶调节阀是一种用于调节气流量的装置，它也可以安装在风管末端，它通过改变。

风管调节阀图纸符号

风管蝶阀又叫通风阀，空调阀，是专门为通风管道设计的阀门，一般压力不高 调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量压力温度液位等工艺参数的最终控制元件一般由执行机构和阀门组成如果按行程特点，调节阀可分为直行程。

l对开多叶风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同2风量调节阀叶片为对开式和顺开式，在通风空气调节空气净化系统中作为调节阀3通过试验测定，风量调节阀的气密性好，其相对漏风量在5%左右，调节性能好二风量调节阀结构特征 l该风量调节阀在叶片宽度。

如果阀是矩形的，那么就是长+宽*2，但注意一般的规格都是指内径尺寸如果是圆形的呢，那么就是半径的平方*314 通常情况下，调节阀的规格与风管规格是一致的，比如630*400的风管，那订购调节阀的规格也就是指内尺寸的规格，它的法兰边宽一般为3035mm，所以说此调节阀的外尺寸就是。

风管上有蝶阀，蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件阀瓣或蝶板为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀阀门可用于控制空气水蒸汽各种腐蚀性介质泥浆油品液态金属和放射性介质等各种类型流体的流动在管道上主要起切断和节。

排烟风管中常见的阀门有防火阀排烟阀和调节阀排烟风管中的防火阀是一种重要的安全装置当排烟系统检测到火灾时，防火阀会自动关闭，阻止火势继续蔓延，确保其他安全系统的正常运行这种阀门通常安装在关键位置，如排烟管道的交叉点或分支点，以最大限度地减少火灾造成的损失排烟阀是排烟系统中另一。

要加调节阀，这样好调节远近，大小不同管路的风量分配。

空调上的风阀为电动多叶调节阀，调节型的，可以控制风量一般情况下屋顶的泄压阀和与事故风机连锁的一般是电动双位调节阀，开关型的。
