屋面板配筋图,屋面板配筋

设计时，现浇板配筋需遵循“细筋密布”的原则，确保结构的稳定性最小配筋率的要求为025%，这是基本的底线特别是在接近山墙墙角以及受温度变化影响较大的区域，如温度收缩应力较大的地方，建议采用双层双向钢筋网片进行加强屋面板通常也推荐使用双层双向钢筋以增强其承载能力对于厚度超过120mm的。

无图，只能猜屋面板上部筋一般是受力负筋，设计时，理论上一般由支座延伸至跨中负弯矩为零处，实际出图时一般主要根据板支座形式按规范要求伸至跨中一定长度，多数时候相邻支座处的负筋不需连接，各配各的有时钢筋伸出支座较长，配筋量相差不大，直通过去所费不多时，为施工方便计，可配成通长筋。

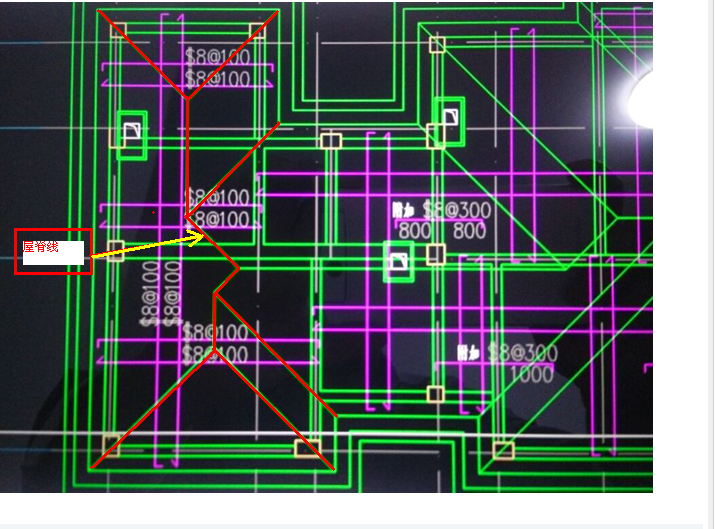

坡屋面板钢筋不同位置做法不同，屋脊位置按照折板钢筋做法，非屋脊位置按照平面楼板做法具体如下1屋脊位置板钢筋做法双层双向配置，局部不足处附加钢筋上部受力钢筋在屋脊处不断开下部受力钢筋在屋脊处断开，并伸至板上部锚固，满足锚固长度的要求2非屋脊处板钢筋做法双层双向拉通配置。

不是，在温度，收缩应力较大的现浇板区域内，钢筋间距宜取为150~200MM，并应在板的未配筋表面布置温度收缩钢筋温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固规范中并未明确什么情况设置，但是一般认为屋面温度收缩应力较大，必须。

在底板面板的X和Y两个方向来布置钢筋时，需要双层双向配筋在布置双层双向钢筋时，板底部的短方向钢筋应该放在下部，长向的放在上面对于面层钢筋，短方向钢筋应该放在最上面，长向钢筋在短向钢筋的下面一般设置了双层双向钢筋就可以不设置板负筋双层双向总共是两层钢筋网现浇板钢筋，这就是双向。
