消防施工图是指在建筑施工过程中,为了保障人员的安全,制定的消防安全措施的图纸它是施工现场必备的一种图纸,能够为消防人员提供必要的信息和指导,保障施工现场的安全消防施工图的制定步骤 1制定消防安全措施方案 在制定消防施工图之前,需要制定消防安全措施方案该方案应考虑到施工现场的特点,包括。
6道路广场的主要坐标或定位尺寸,停车场及停车位消防车道及高层建筑消防扑救场地的布置,必要时加绘交通流线示意7绿化景观及休闲设施的布置示意,并表示出护坡挡土墙,排水沟等8指北针或风玫瑰图9说明栏内注写尺寸单位比例地形图的测绘单位日期,坐标及高程系统名称,补充。
消防施工图包括建筑施工图建筑设备施工图消防专业图消防专业图计算机辅助绘制等消防施工一门综合性的学科,涉及与诸多学科的相互交叉渗透融合,它不仅涉及物理学化学数学机械电子建筑信息心理生理等多种自然科学学科,还涉及法学经济学哲学管理学教育学灾害学等等众。

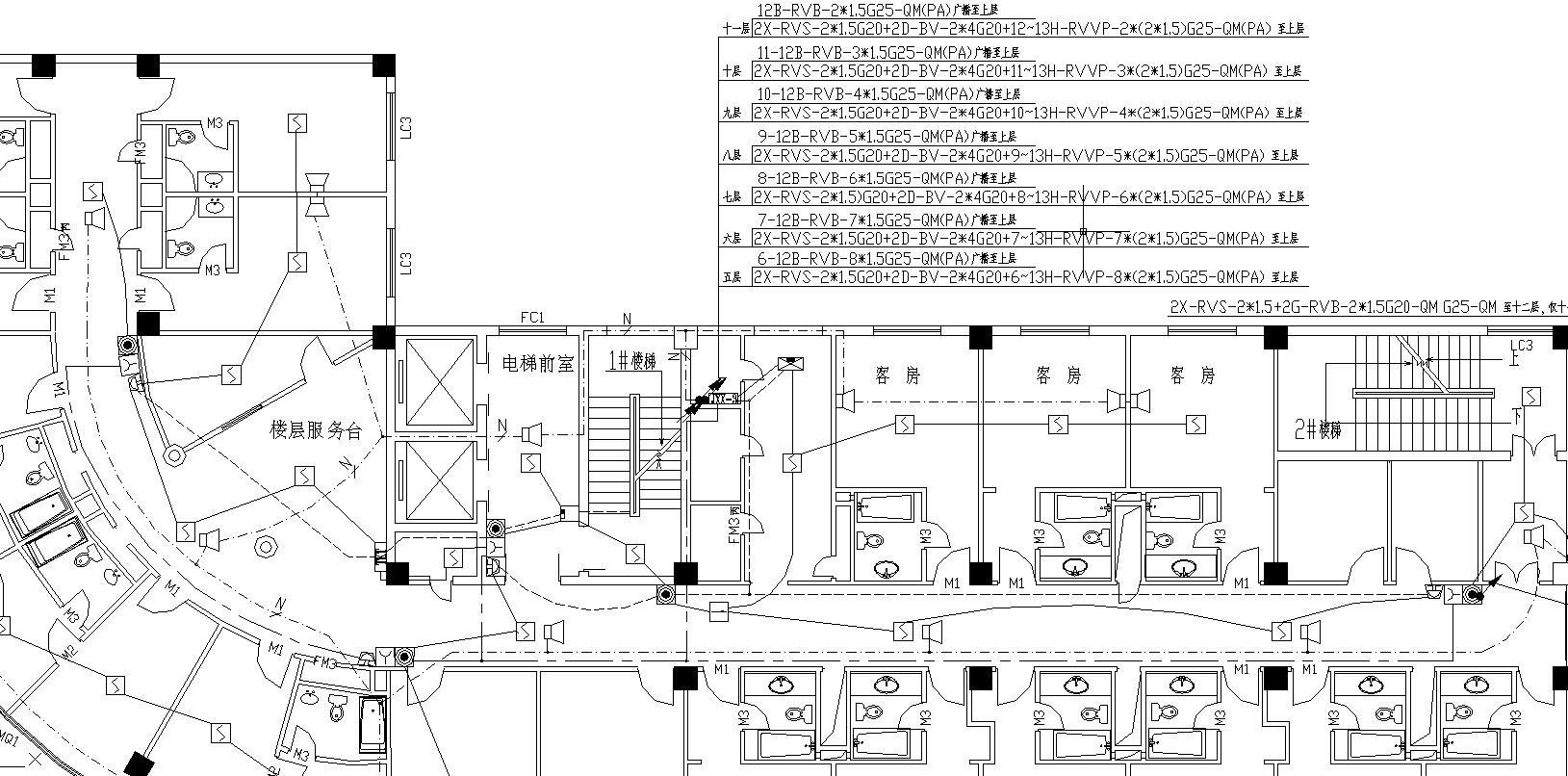

1此消防报警系统应该采用的是总线制2看你的系统图截图,从左到右分别是1个带电话插孔的手动报警按钮2台应急电源箱,箱内或者箱上分别各装有1个输入输出模块最右边的是总线电话分机这些消防工程量是都需要统计计算的3将系统图中的几种颜色的色做一下分类,粉色的线叫回路总线绿。
施工图里面消防栓表示如下消防系统包括,室外消火栓系统,室内消火栓系统,灭火器系统,有的还会有自动喷淋系统,水炮系统,气体灭火系统,火探系统,水雾系统等消火栓套装一般由消防箱+消防水带+水枪+接扣+栓+卡子等组合而成,消火栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火,也可以。
在看图纸之前,必须先看透建筑平面图入门一般在消防图纸的左上方角落那里,会有明确的标记为消防入门2消防一般分水,电,风图纸上可能比较复杂,花多眼乱,但要快速看懂图纸,就要找核心先看建筑平面图,要留意一些核心的位置,例如电房,机房,泵房,风机房等这些是消防各系统主要设备的。
s是信号通讯线,s1指的是报警回路线,线路上的K或者c指的是直接启动线,方框中的M指的是消防模块箱,方框中的C指的是控制模块消防图纸大致分4个专业,建筑电气给排水暖通空调都有消防方面的要求笼统地说,要看懂图纸,首先要学会基本识图,这个是最基本的,可以到书店买建筑识图的书或者。
消防部门施工图需要审查一般建筑设计院出的施工图要同时报图纸审查单位和消防部门,通常是由建设方报审经审查确认或修改确认后审查通过则可以施工若其中因二次装修更改,引起局部消防设施变更,应另行将相关变更内容报消防部门审查,此时一般不再报施工图审查部门施工图审查的各个环节可按以下步骤办理。
首先我们看联纵消防科技5L10L二代自动消防水炮安装图,因为5升10升水炮使用量很大,所以此消防水炮安装图片相当重要一5L10L二代自动消防水炮安装图注意事项1消防水炮吊装安装要距四周障碍物至少有 50CM,不得阻挡水炮 360 度旋转2消防水炮法兰处有此线朝墙标志,此标志需。
1拿到消防水电安装施工图后,先看总说明中的消防部分,再看图例,接着看系统图,最后对应以上情况看图纸平面图还有水电图纸会审记录也必须看2施工图,是表示工程项目总体布局,建筑物构筑物的外部形状内部布置结构构造内外装修材料作法以及设备施工等要求的图样3施工图,是表示工程。
消防施工图需要由具有消防设计资质的单位出具的,一般是设计院或者一级消防施工资质的施工单位也具有设计资质,也可以出图的。
消防施工图属于消防施工图,接近于水电设备图消防是独立验收的。
有个半填充的圆,门是从空白向填充方向开启消防栓在左边为右开门,反之为左开门图纸是左开门还是有开门无所谓的只要坚持一个原则,开门见栓就可以了根据现场我们往往是把消防栓安装在立管那边的这样就根据现场定多少个右开门的和左开门的。
631 设计原则 消防系统的设计严格执行国家相关规范规程,并遵守项目当地消防部 门的规定,以期为客人创造一个安全的活动空间 如果酒店是综合建筑群的一部分,要求酒店的消防系统与其它非酒店管 理的区域所使用的系统独立分开且酒店宜设独立的消防控制中心632 水消防。
消防图纸识图方法1消防图纸分消防水消防电还有气体消防2不管是什么,任何一份图纸,都要先看设计说明图例3设计说明是图纸的提纲,读懂它能把握设计意图内容等4不同的设计可能图例不一样5然后是系统图他是一本书的目录,读懂它就知道他整个系统的工作状态及。
建筑施工的外线是建筑物或建筑群外部与具体建筑物或建筑群有从属关系的供水污水雨水消防的管线敷设和电力网络通讯线路的敷设这样的外线工程也不属于市政管线工程消防施工图包括以下图纸平面图丶每层平面图立面图,给水系统图,弱电图,喷淋系统图,自动报警系统图,排风系统图,装修施工图等。
消防施工图包括以下图纸平面图丶每层平面图立面图,给水系统图,弱电图,喷淋系统图,自动报警系统图,排风系统图,装修施工图等消防施工的内容1火灾自动报警系统施工,含火灾警广播消防联动等2自动灭火系统施工,包括自动喷水灭火系统气体灭火系统泡沫灭火系统注氮排油灭火系统等3。
5设计图纸包括区域位置图,总平面图,建筑平立剖面图,消防控制室位置平面图火灾自动报警系统图各层报警系统设置平面图,消防给水总平面图各消防给水系统的系统图及平面布置图消防水池和消防水泵房平面图其他灭火系统的系统图及平面布置图,防排烟系统图平面图以及锅炉房设备及其他。
