建筑制图标准,建筑制图标准规范

1、一剖面图画法 1剖面图的剖切部位,应按照图纸的用途或设计深度,在平面图上采取能呈现全貌构造特征和有代表性的部位剖切2每种剖面图应根据正投影法绘画3建筑剖面图里应包含剖切面及投影方向可见的建筑构造构配件以及必要的尺寸标高等4剖切符号可用阿拉伯数字罗马数字或拉丁字母;首先要了解建筑施工的制图方法及有关的标准,看图时应按一定的顺序进行建筑施工图的图纸一般较多,应该先看整体,再看局部先宏观看图,在微观看#xF3E2初步识读建筑整体概况初步识读建筑整体概况,包括看工程的名称设计总说明总平面图立面图平面图和剖面图等,了解建筑物的大小工程造价建筑物的类型具体位;2012建筑电气制图标准关于图线,由于专业不同,所以各个专业的专业制图稍有不同,例如电气制图有;图纸上所画的图形是由各种不同的图线组成的在房屋建筑制图统一标准GBJ 186中对各种图线的名称线型线宽和用途作了明确的规定,不同的线型代表了不同的意义和侧重点3 工程字体 图纸上是以图形为主的,但除了图形还要有各种符号字母代号尺寸数字及文字说明等各种字体应从左到右;我国建筑行业制图的标准是尺寸标注 尺寸标注的一般原则如下所述1尺寸标注应力求准确清晰美观大方同一张图纸中,标注风格应保持一致2尺寸线应尽量标注在图样轮廓线以外,从内到外依次标注从小到大的尺寸,不能将大尺寸标在内,小尺寸标在外3最大的尺寸线与图样轮廓线之间的距离不应;1993有A0A1A2A3A4等五种规格它们的尺寸分别是841×1189594×841420×594297×420210×297这五种图纸也分别叫做0号图纸1号图纸2号图纸3号图纸4号图纸绘制技术图样时,应优先采用这五种规定的基本幅面必要时。

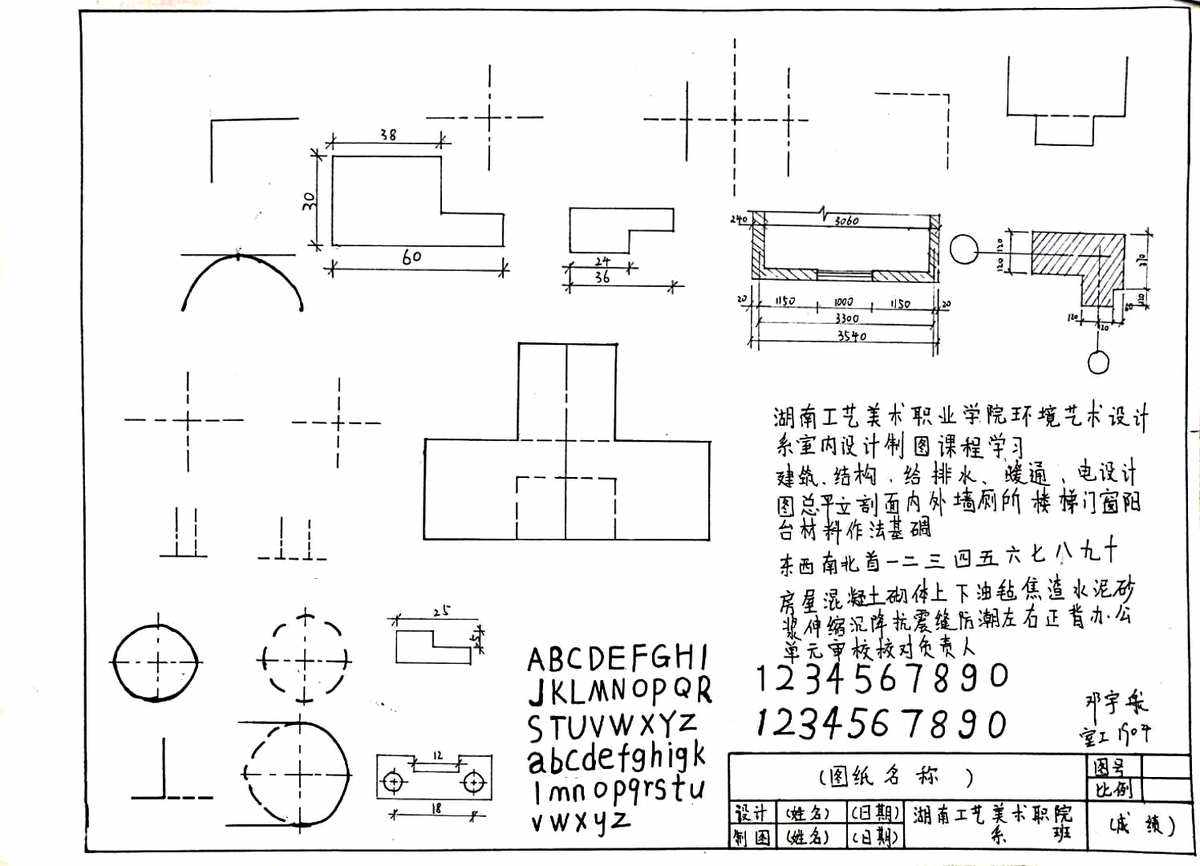

建筑制图标准,建筑制图标准规范  第1张

2、房屋建筑制图时,横向定位轴线编号应用阿拉伯数字从左到右编写,这是正确的#xF50D详图索引符号详图索引符号应以细实线绘制直径为10毫米的圆,这是符合标准的#xF3E0建筑设计阶段房屋设计一般分为初步设计和施工图设计两个阶段,这个说法是正确的#xF4CF进深和开间纵向定位轴线间的尺寸称为进深,而不是开间#xF4D0画铅垂线画;2017第311条规定,A1图纸的图幅大小为594mmx841mm,A2图纸的图幅大小为420mmx594mm除A1A2图纸外,房屋建筑制图统一标准规定A0图纸的图幅尺寸为841mmx1189mm,A3图纸的图幅大小为297mmx420mm,A4图纸的图幅大小为210mmx297mm图幅大小比较A0A1;在进行建筑设计时,我们要先绘制建筑制图,而在绘制建筑制图时,最重要的就是尺寸标注,因为任何研究和施工都是尺寸数字为准的那么建筑制图标准尺寸怎么标注呢建筑制图标注尺寸要注意什么呢下面就跟着小编一起来看看吧建筑制图标准尺寸怎么标注1尺寸数字要写在尺寸线的中间,若在水平线上的要从;1 尺寸界线用来限定所注尺寸的范围用细实线绘制一般由轮廓线轴线对称线引出作尺寸界线,也可直接用以上线型为尺寸界线超出尺寸线终端23mm2 尺寸线含有箭头用细实线绘制要与所注线段平行3 尺寸数字标注尺寸的符号直径用“ Ф ”表示, 球用“SФ ”“SR”表示。

3、答一个完整的尺寸包括尺寸界线尺寸线尺寸起止符号和尺寸数字各部分的绘图规定1尺寸界线用细实线画,应与被注长度垂直,其一端应离开图样轮廓线不小于2mm,另一端宜超出尺寸线2mm3 mm2尺寸线用细实线画,应与被注长度平行,其两端不宜超出尺寸界线3尺寸起止符号应用;2001的要求,该规范的总则部分如下#xF4CF统一规则为了统一房屋建筑制图规则,保证制图质量,提高制图效率,做到图面清晰简明,符合设计施工存档的要求,适应工程建设的需要,制定本标准#xF3D7#xFE0F基本规定本标准是房屋建筑制图的基本规定,适用于总图建筑结;2001常用的比例有110,130,140,150,175,1100,1125,1150,1;2001图样轮廓线以外的尺寸界线,距图样最外轮廓之间的距离,不宜小于10mm第一道尺寸线是总尺寸第二道尺寸线是轴线尺寸,用于定位第三道尺寸线是外墙洞口尺寸,通常是门窗尺寸。

建筑制图标准,建筑制图标准规范  第2张

4、2010国家标准简称“国标”,用代号“GB”表示,本标准自2011年;建筑制图规范业称之为建筑制图标准,建筑制图标准是2010年8月18日中国计划出版社出版的一本图书以下是中达咨询对建筑制图规范进行相关解读建筑制图标准基本简介建筑制图标准是2010年8月18日中国计划出版社出版的一本图书建筑制图标准本标准适用于下列子图方式绘制的图样 1 手工制图。
