消火栓箱安装图集,消火栓箱安装图集15s202

1、如图所示1800*700*240应该是带灭火器箱的组合消火栓柜箱底离地面完成面100mm，栓口中心点离地面完成面11m，就可以室外使用1用扳手打开地下消防栓的水袋口连接开关2将消防水带进行连接3用扳手打开。

2、安装高度根据消火栓箱具体型号确定，P5558为固定方式固定位置留洞尺寸等通用要求P55 室内消火栓箱明装固定图 P56 室内消火栓箱暗装固定图 P57 室内消火栓箱半暗装固定图 P58 砖墙混凝土墙上暗装半暗装栓箱留洞。

3、室内消火栓，是消防水系统重要的一部分，它安装在室内消防箱内，一般公称通径mmDN50，DN65两种，公称工作压力16MPa，强度测验压力24MPa，适用介质清质水，泡沫混合液通常室内消火栓可分为普通型减压稳压型旋转。

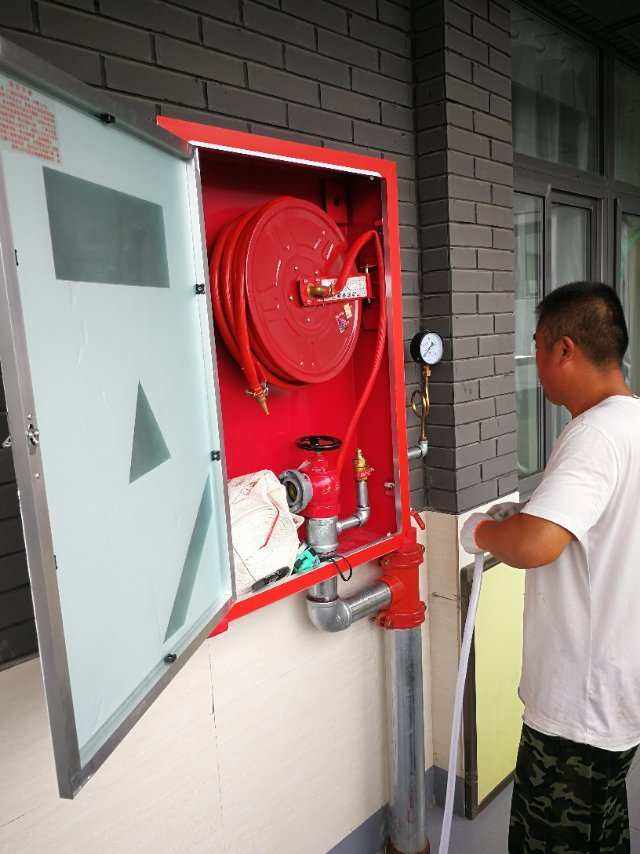

4、消火栓箱是指用于存放消火栓的箱子，是起火的时候用来灭火的，要配水带，水枪等，安装方式有明装式暗装式半暗装式遇有火警时，根据箱门的开启方式，按下门上的弹簧锁，销子自动退出，拉开箱门后，取下水枪拉转水带。

5、火栓箱的尺寸必须依据图集，图集是国家行业统一标准，统一设计规范配置安装15s202室内消火栓安装本图集适用于新建扩建和改建的民用工业市政等建设工程中室内消火栓安装包括消火栓栓箱分类及形式代号，外形尺寸，室内消火栓。

6、15s202室内消火栓安装本图集适用于新建扩建和改建的民用工业市政等建设工程中室内消火栓安装包括消火栓栓箱分类及形式代号，外形尺寸，室内消火栓设置场所配置安装等GA 621993T 消火栓连接器消防水泵接合器。

7、1SG20B65Z 一J消防箱尺寸是1000*7002SG20B65Z 一J消防箱规格尺寸图集SG20B65Z 一J消防箱是室内消火栓，240厚，栓口直径65，带自救卷盘，水带为卷置式扩展材料消防箱安装要点 1室内消火栓给水系统在竣工后均应。

8、按图例，和室内消火栓不是消火栓箱表示方式一样，就是涂黑的部分不同就是一个圆圈，一个45度斜线，涂黑一半室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水。

9、15S202室内消火栓安装执行，替代04S202 保留双栓消火栓，把原图集的特殊消火栓箱分列，增加地下消火栓箱，单栓前后开门消火栓箱，双栓前后开门消火栓箱，落地式消防柜，轻便消防水龙箱，轻便消防水龙柜，试验用消火栓箱，减压。

10、#8194消火栓没有DN65的一说，消火栓都是SN65或者SNJ65的等代号的，消火栓的首个字母必须是S，也就是消防的意思 消火栓的型号，可以看国家标准图集04S202第4页SN65代表直径65毫米的消火栓，单柄是指消火栓箱内只有一。

11、图集为施工安装图集，可用于指导和规范室内消火栓安装设计人员可直接选用，施工人员可照图施工为解决机场大型商场会场等大体量建筑内室内消火栓的安装难题，新编了消火栓室内地面下安装前后开门的消火栓箱给公建消火栓布置。

12、消火栓放置位置消防栓应该放置于走廊或厅堂等公共的共享空间中，一般会在上述空间的墙体内，不能对其做何种装饰，要求有醒目的标注写明quot消火栓quot，并不得在其前方设置障碍物，避免影响消火栓门的开启消防栓一般不设在房间。

13、2002相关标准执行，可参考国家建筑标准设计图集01S201室外消火栓安装2系统必须进行水压试验，试验压力为工作压力的15倍。

14、04S202图集中第24页消火栓箱里面安装的消火栓型号是SNZ65或SNZW65，详见以下附件2964×2101像素图片，请点击放大后查看或下载另存为，希望能够帮到你。

15、凡是不注日期的引用文件，其最新版本适用于本标准消火栓箱指安装在建筑物内的消防给水管路上，由箱体室内消火栓消防接口水带水枪消防软管卷盘及电器设备等消防器材组成的具有给水灭火控制报警等功能的箱状。
