建筑结构施工图图纸,建筑结构施工图

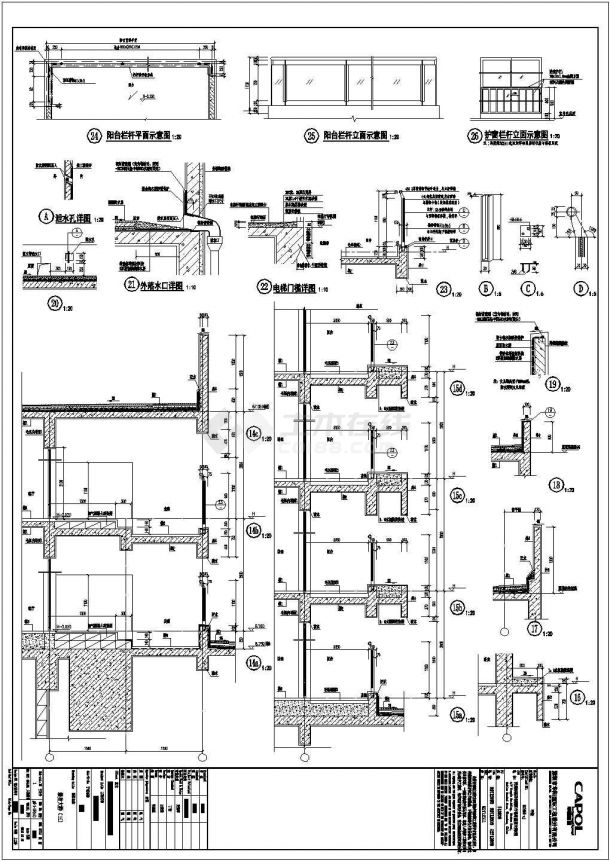

建筑施工图是只包括所有建筑完成后的外轮廓图，结构施工图只包括结构构件，即只有承重构件，即承重墙梁板柱和配筋图两者的区别很明显，比如有时建施图上都会画有一些树木花草之类的，还有一些墙的外装饰，屋面的装饰；房屋建筑施工图包括剖面图和立面图还有平面图，总平面图和详图建筑工程图纸就是用于展示建筑物内部的布置等情况，外部的形状，以及装修和构造还有施工要求等内容的有关图纸对装修要求较高的建筑物应单独画出装修图。

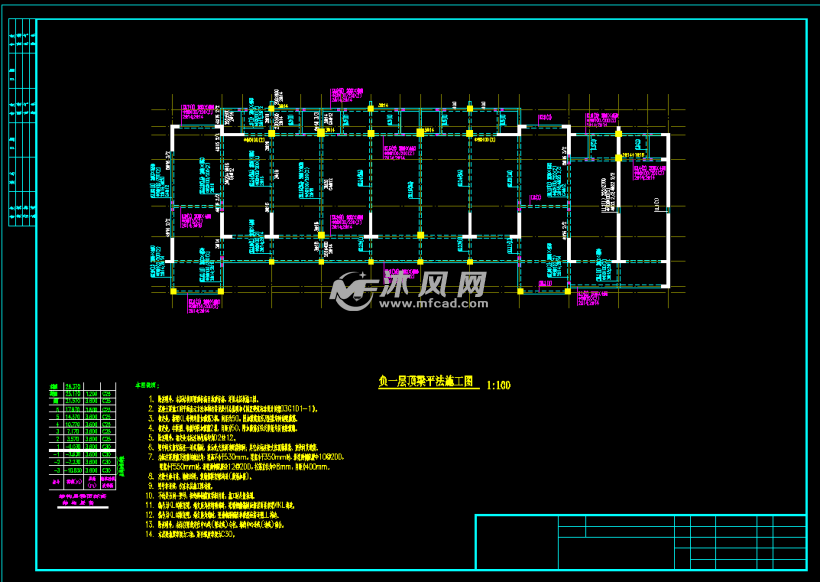

5建筑施工图建筑施工图主要反映一个工程的总体布局，表明建筑物的外部形状内部布置情况以及建筑构造装修材料施工要求等，用来作为施工定位放线内外装饰做法的依据，同时也是结构施工图和设备施工图的依据6建筑；看结构施工图最难的就是钢筋，要把结施图看懂就要知道钢筋的分布情况，现在都是在使用平法来标注钢筋，所以要把平法弄懂才能彻底搞懂结构施工图2结构施工图包含的内容 结构施工图一般高层建筑包含但不局限于结构设计总。

分建筑施工图结构施工图，建筑施工图包括平面布置图总平面图土建施工图供水施工图排水书工图照明线路图屋面施工图顶板装修图室外施工图等等结构施工图梁，柱，板钢筋布置图接点结构图接点。

建筑结构施工图识读是什么意思

1建筑施工图包括建筑总平面图建筑平面图建筑立面图建筑剖面图和建筑详图2结构施工图包括基础平面图，基础剖面图，屋盖结构布置图，楼层结构布置图，柱梁板配筋图，楼梯图，结构构件图或表，以及必要的详图。

建筑施工图是用来表示房屋的规划位置外部造型内部布置内外装修细部构造固定设施及施工要求等的图纸它包括施工图首页总平面图平面图立面图剖面图和详图结构施工图指的是关于承重构件的布置，使用的材料。

结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线挖基槽基础施工支承模板配钢筋浇灌混凝土等施工过程，也用于计算工程量编制预算和施工进度计划的依据结构施工图的注意问题1 绘出定位轴线基础。

建筑施工图就是建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓大小尺寸结构构造和材料做法的图样它是房屋建筑施工的依据建筑施工图是来表示房屋的总体布局，外部形状，内部布置，内部构造及室内，外装修等。

建筑施工图和结构施工图是两种不同的图纸，它们的作用和内容也有所不同建筑施工图是建筑设计师根据设计方案和建筑规范制作的详细施工图，包括建筑平面图立面图剖面图构造图细部图等，用于指导施工人员进行建筑施工。

其基本图纸包括施工总说明总平面图建筑平面图建筑立面图建筑剖面图建筑详图和门窗表等二结构施工图是关于承重构件的布置使用的材料形状大小及内部够早的工程图样，是承重构件及其他受力构件施工的依据结。

建筑结构施工图识读教材

建筑施工图是根据正投影的原理和相关的专业知识绘制的工程图样，其主要任务在于表示房屋的内外形状平面布置楼层层高及建筑构造装饰做法等，简称“建施”，它是各类施工图的基础和先导，也是指导土建施工的主要依据之一#xF3D7#xFE0F结构施工图。

1先看现场平面布置图，了解工程概况及周围建筑对本工程的影响2再看施工组织，大概了解工程的具体施工情况3看施工结构图和建筑图，两图结合看，整体了解工程概况4详细看施工图结合结构施工图集查看做法，建筑施。

结构施工图一般包括基础平面图，基础剖面图，屋盖结构布置图建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修构造施工要求等内容的有关图纸建筑工程图纸分为建筑施工图结构施工图设备施工图 它是。

门窗是建筑图特有，柱子在建筑图及结构图中都需表达，而墙体建筑图中一定要表达出来，而结构图中根据需要也可能需表达如果是在施工图设计阶段，建筑施工图和结构施工图同属施工图范畴结构图与建筑图区别主要在于两者表达。
