女儿墙图集女儿墙图集是哪本

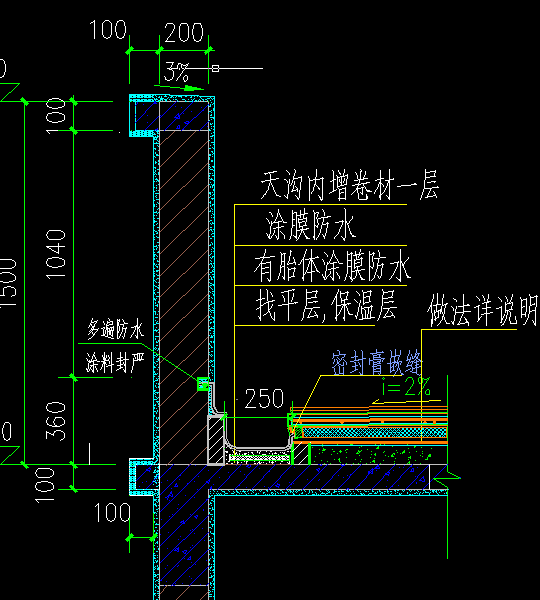

图集06j925一2天沟材质极做法28页包括7号图见下附件，1599×1122像素图片，请点击放大后查看或下载另存为，希望能够帮到你；建议在画图的时候不要把图纸考虑成平面的东西，而是思考着立体形态来画比如不是因为图上是对称的而画成对称的，而是因为在三维中建筑是对称的，思考着下笔最好有一个从二维转换成三维看着旧图想象实际建筑，再三维。

女儿墙图集12j201下载

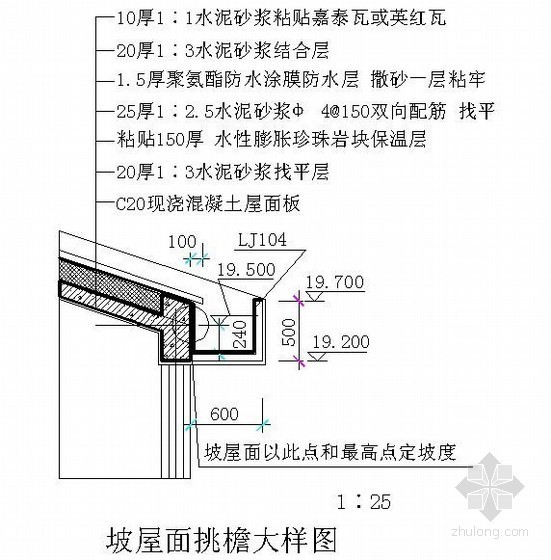

西南11j201女儿墙压顶图集第48页见下附件，1080×810图片，请点击放大后查看或下载另存为，望采纳。

不过一般得按抗震要求来设置吧，那个30D，好像是混凝土等级C25，HRB335级钢筋，直径为20时的锚固长度吧，应该根据不同德混凝土等级，钢筋级别，直径，是否有抗震要求来进行计算，并且Q235的钢筋要做弯钩的。

非上人女儿墙规范是新06G6051图集，新06G6051图集中第17页28页对非上人女儿墙规范的说明和大样都很清楚女儿墙又名孙女墙是建筑物屋顶周围的矮墙。

有以下两种情况框架及剪力墙结构，用干净混凝土女儿墙砖混结构用砖女儿墙，增加构造柱不大于两米间距。

本图集重点表现近年来新型压型钢板夹芯扳的选材方法及连接方法，同时按照公共建筑及中高要求工业建筑的标准提供相应的节点构造使压型钢板夹芯板围护系统在环保节能防水防风保温隔热等性能方面有较大的提高本图集。

甘12J8 屋面，15页3#详图现浇混凝土女儿墙。

女儿墙的由来女儿墙在古代时叫“女墙”，包涵着窥视之义，是仿照女子“睥睨”之形态，在城墙上筑起的墙垛，所以后来便演变成一种建筑专用术语特指房屋外墙高出屋面的矮墙，在现存的明清古建筑物中我们还能看到如图问。

陕09j02图集第13页女儿墙做法见下附件，1088×757像素图片，请点击放大后查看或下载另存为，希望能够帮到你。

不需要图集，按构造配筋，通常砖混结构构造柱出屋面，女儿墙顶设60~120混凝土压顶，内配4或6根8或10筋根据压顶宽度，箍筋6间距200其它结构上部女儿墙4~6米设构造柱，压顶同上。

女儿墙图集规范

女儿墙指的是建筑物屋顶四周外围的矮墙，主要作用除维护安全外，亦会在底处施作防水压砖收头，以避免防水层渗水或是屋顶雨水漫流依建筑技术规则规定，女儿墙被视作栏杆的作用，如建筑物在10层楼以上高度不得小于12。

1对女儿墙最大悬臂高度大于1200mm，小于1500mm，可采用加密构造柱及在高度中部增设圈梁的办法来解决，通过构造柱的加密，可提高女儿墙的抗剪能力，中部增设圈梁，可降低女儿墙的计算高度具体做法如图所示12对女儿墙最大。

屋面女儿墙与防水保护层处分格缝做法应该看，12J51。

再向屋面内侧平移到250mm以外去，以避开女儿墙根部现图集的这种做法，目的就为了避开女儿墙根部因“应力集中”现象的存在，而有可能在女儿墙产生根部裂缝裂纹，从而避免“可能产生渗水”的可能性。
