建筑钢筋图纸建筑钢筋图纸基础认识

48#框架梁，共1跨，梁截面宽200mm，截面高500mmHPB300级箍筋直径8mm，加密区间距100，非加密区间距200mm，两肢箍上部通长筋HRB400级2根直径14mm，底筋3根HRB400级直径14mm原位标注支座上部3根HRB400级直径16mm。

建筑工程钢筋图纸中G，N分别表示什么 G表示构造筋，而N则表示的是抗扭筋 在建筑设计图中，l表示是梁ll表示是连续梁ql表示圈梁jl表示基础梁tl表示是梯梁dl表示是地梁，z表示柱gz表示构造柱kz表示框架柱。

建筑图纸钢筋符号表示方法如下φ10@1002002 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍φ10@1002004 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍φ8@2002 表。

建筑图纸的梁钢筋图看法第一排是基础梁的编号 JL031B和基础梁的尺寸600x1200 意思是基础梁宽600mm，高1200mm第二排是梁的箍筋型号 14的二级钢筋间距100 是四肢箍第三排是梁的纵筋排列 B的意思是底部钢筋botton 是。

这是圈梁的集中标注方法，表示圈梁编号2，1跨，梁宽180，梁高400，箍筋圆6一级钢筋双肢箍筋，间距200，梁上主筋2根一级12圆钢筋，下筋2根一级16钢筋，梁顶标高3850。

你应该是大错了，应该是G 4Φ14 ，这个是指构造钢筋，一般是腹板大于450时要加的这下你满意了吧呵呵，我是汤海潮，66 问题二怎样看钢筋图纸上符号 KL21A240×650表示2号框架梁，1跨1端悬挑，梁宽。

加筋是局部的附加钢筋附加就是原来通长钢筋不换，在原基础上再增加一般梁柱交角处有附加钢筋，这是抗震设计要求，要增加节点的刚度，保证节点的强度。

间距130mm，55号筋的长度是1500mm问题四高层建筑钢筋图纸如何看 20分 买11G101看看，你把你的邮箱发给我，我把图籍发给你问题五钢筋图纸怎么看 30分 25钢筋和下面的12的钢筋根数，图纸上已经说的很清楚了。

3，用于双支箍，每侧两根Ф14，上排为2Ф25，双向板16Ф2522，上排为5根，圈梁Ф10@100Ф8@1004，下排为2Ф252002表示箍筋为Ф10钢筋图纸上表示有几种。

建筑图纸钢筋符号表示方法如下φ10@1002002表示 箍筋 为φ10 ，加密区间距100，非加密区间距200，全为双 肢箍 φ10@1002004表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为 四肢箍 φ8@200。

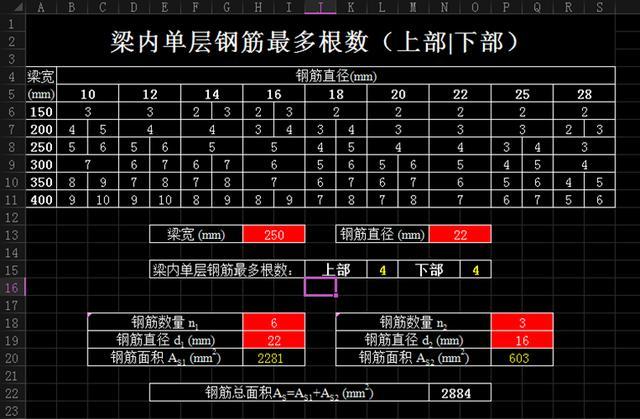

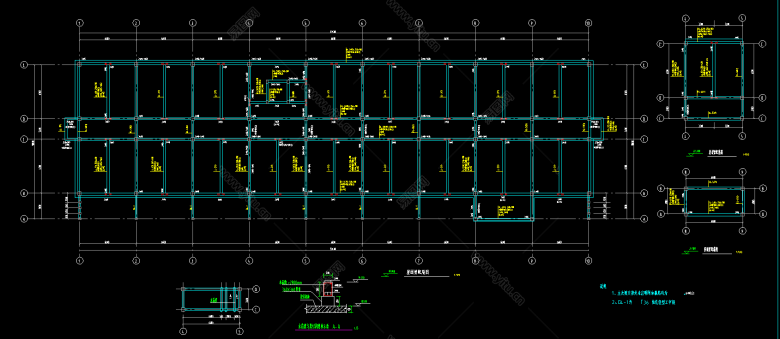

具体可以看一下11G1011图集，里面有梁的钢筋详解下面是一些图解资料来自网络。

2在结构施工图纸中，常见于梁钢筋表示方法中，G表示构造配筋，例如G4 10，就表示为此梁有四根直径为10的一级钢筋，梁两侧各两根这里G就表示为构造钢筋有时此处也会出N，则表示为抗扭钢筋，配置方法也是两侧均分 已赞过 已踩。

φ8@2002 表示箍筋为φ8，间距为200，双肢箍φ8@10041502 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍一 梁上主筋和梁下主筋同时表示方法 3Φ22，3Φ20 表示上部钢筋为3。

这个表示拉勾筋，纵横间距都是600的意思要注意的是一般要布置成梅花形。

钢筋图纸上表示有几种1，梁主，次梁，地梁，圈梁2，柱受力柱，构造柱3，板单向板，双向板一般单向板我们接触得很少，如果你想更好的对钢筋了解，我希望你在钢筋工绑扎时一定要多多留心，在拿着图纸去。
