　　BIM技术是目前最火的建筑技术，应用主要集中在房建领域，特别是“高大新尖”工程的BIM应用，因为其结构复杂、专业众多、工期紧张等特点，而备受青睐。超大型高铁站是一种非常复杂的结构，外形曲线夸张，造型独特，复杂多变，内部大跨度，高透光，兼具少梁少柱的特点，一直是设计和施工中的最大难点，所以BIM技术的应用较为深入。

　　☆BIM工程案例

　　1 项目简介

　　某大型铁路综合交通枢纽工程总建筑面积约30万平米，投资40亿元。车站旅客最高聚集人数6000人，高峰小时11000人。建筑效果图如图2-24所示。整体工程由以下五个部分组成：

　　·配套工程，包括社会车场、出租车场、长途车场、公交车场等交通辅助设施，合计14万平米。

　　·地下空间，包括地铁站厅、地下空间开发，合计10万平米

　　·线下站房5.9万平米

　　·桥梁工程10台23线

　　·钢结构雨棚6.9万平米

　　2 BIM目标确定

　　该大型铁路综合交通枢纽功能复杂，设计、施工难度巨大。明确BIM的工作范围为车站主体（含地下室）及本车站工程所涉及的铁路桥梁为BIM工作范围。周边的道路、设施、景观及已有建筑不在此次工作范围内。

　　本项目中涉及BIM工作的专业有：建筑、结构、暖通、给排水、强弱电、桥梁。结合大型铁路综合交通枢纽车站设计及施工交底的技术要求，明确本次BIM工作的目标为：协同设计出图和重点部位施工工艺模拟四大目标。

　　3软件硬件需求

　　结合大型铁路综合交通枢纽站房工程的BIM目标及当时的软件情况，决定采用Autodesk Revit2014作为主要BIM软件，再辅以Navisworks作为轻量化应用，同时Navisworks还将作为施工模拟的工具，同时辅以Lumion、3ds max等工具作为基于BIM的建筑表现的工具来完成施工交底工作。

　　而采光分析、结构分析、交通分析等专业分析工具则根据专业计算的要求进行选择，将Revit的BIM数据转换为各分析软件支持的DWG或SAT格式数据后传递给各分析软件完成专业分析工作。

　　大型铁路综合交通枢纽BIM软件配置

　　确定了软件的需求后，接下来确定硬件的需求。由于该大型铁路综合交通枢纽车站及桥梁的建筑面积达40万平方米，体量巨大，因此必须具备相当强大硬件性能的计算机才能满足运行BIM软件的要求。又因本项目要跟随设计过程，周期较长，对于BIM成果的过程管理变得较为重要。

　　因此还需要对BIM的过程数据、版本进行统一的集中管理与备份，以确保数据安全。经综合考虑后，根据设计院信息中心的统一布置与规划，最终决定采用Ctrix虚拟桌面云计算的方式来解决计算资源的问题。主要硬件构架下图所示。利用该构架还可实现任意终端访问Ctrix服务器，以降低客户机的硬件投入。

　　4 标准与人员

　　结合BIM工作目标以及所选择的软件，首先梳理了基于BIM的协同工作标准。如图2-27所示，各专业内部采用工作集的形式以形成完整的单专业BIM模型，以满足设计和出图的要求。各专业间再通过采用Revit链接的方式，形成完整的综合BIM模型，同时完成设计内部的提资等协同工作环节工作。

　　明确了协同工作的管理途径之后，接下来确定BIM人员架构。由于本项目的特殊性，结合设计院内部BIM工作分工，确定本项目的BIM人员架构如图2-28所示。

　　其中，院BIM分管领导主要负责资源的调配工作；技术中心主要负责对BIM工作统一工作标准及工作指导；信息中心主要负责硬件、网络、软件环境的搭建与维护；BIM设计小组是本次BIM工作的主体，分别设立建筑、结构、暖通、给排水、电气及桥梁BIM工程师负责完成各子项的BIM模型及协调工作建筑BIM工程师同时担任本项目的BIM项目经理的工作，负责本项目的BIM工作的安排与协调。

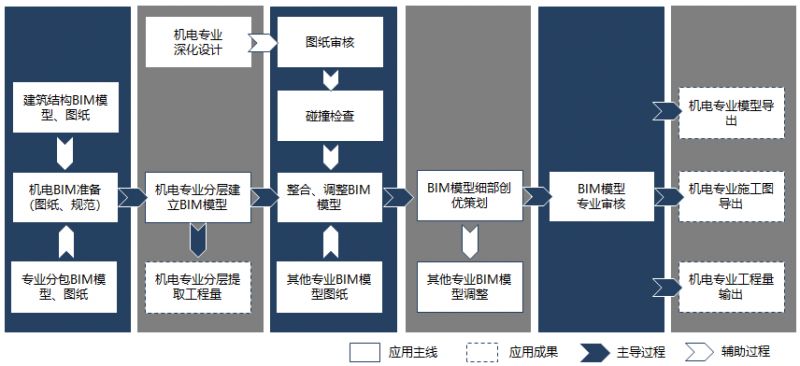

　　结合本项目的协同工作的目标，明确了项目的审核流程，如下图所示，在完成各专业的设计模型后，转换为Navisworks的NWC中间格式，再整合为全专业轻量化的NWD格式文件，由复审人（项目负责人）利用Navisworks进行复核审查，将所有发现的设计问题记录于NWD数据格式中反馈给各专业设计师进行协调与修改。最终的文件在服务器中进行归档。

　　结合院内的BIM技术标准以及本项目的工作流程，由技术中心整理出适合本项目的BIM标准文件，以统一各专业的命名、规范、模型深度等要求。特别是本项目要求生成全专业施工图纸，在该标准中还特别定义了尺寸标注、线宽线型等图纸相关的内容，以确保BIM模型能够生成满足要求的施工图纸。

　　5 实现成果

　　通过以上BIM应用策划，BIM设计小组完成了该项目的全部BIM工作模型，如下图所示。

　　解决机电与主体结构不协调位置6459处。同时，完成了项目施工图的出图目标。

　　在完成施工图设计后，还利用4D展示等技术完成复杂结点部分施工交底12处，例如桥梁与结构共用桥柱节点施工工艺要求等。
